Радиоволновой уровнемер Сенсор СЕНС УР2
Цена по запросу
Радиоволновой уровнемер СЕНС УР2 предназначен для бесконтактного контроля уровня жидких и сыпучих продуктов. Прибор применяется в резервуарах, цистернах, танках и силосах при технологических операциях и в системах учёта.
- Работаем на всей территории СНГ
- Безопасность платежей
- Техническая консультация
Описание
Описание
Применение
Радиоволновой уровнемер Сенсор СЕНС УР2 предназначен для измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках).
Для связи с автоматикой предусмотрены варианты интерфейсов СЕНС, RS-485 Modbus RTU и 4-20 мА с HART. Их выбирают по оборудованию системы, в которую включается уровнемер.
Радарный принцип позволяет выполнять измерение без поплавка в продукте. Конкретное исполнение определяет конструкцию корпуса и антенны, присоединение и применимость по рабочим условиям. Предусмотрена непрерывная самодиагностика.
Особенности
- бесконтактное измерение
- корпус из алюминиевого сплава или коррозионностойкой стали
- малое энергопотребление
- не требует обслуживания, не имеет износа
- высокая точность измерений независимо от рабочих условий
- большой выбор устройств крепления защитных оболочек кабеля
- лёгкая интеграция в различные системы телематики
- взрывобезопасное исполнение
- непрерывная самодиагностика
- простое применение и ввод в эксплуатацию
Описание
По принципу работы уровнемер Сенсор СЕНС УР2 является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.

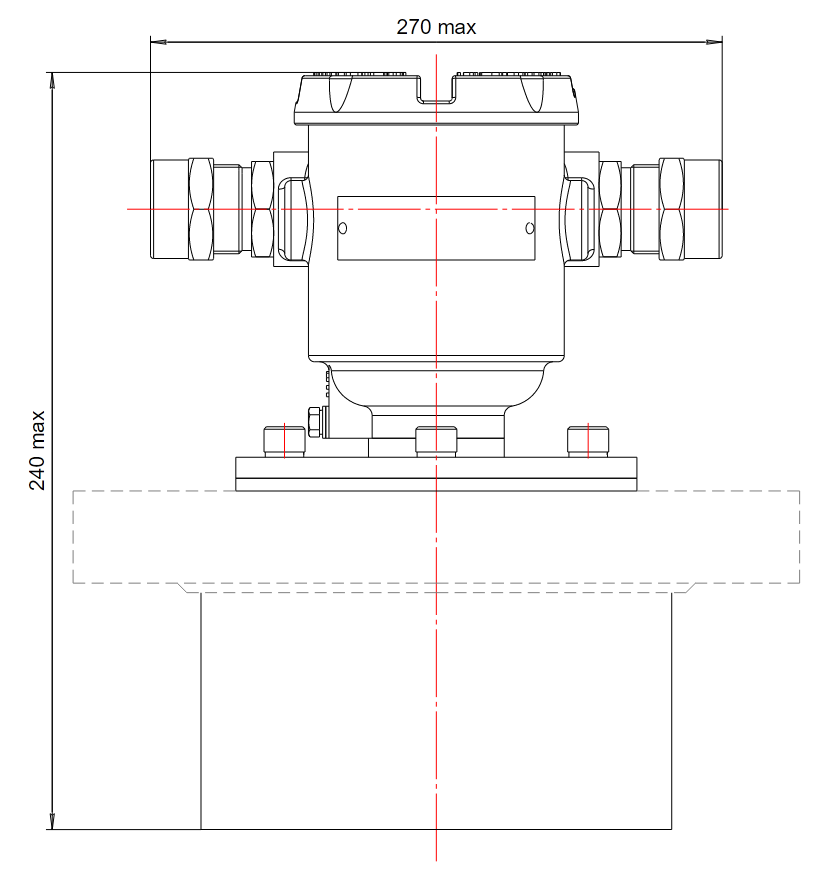

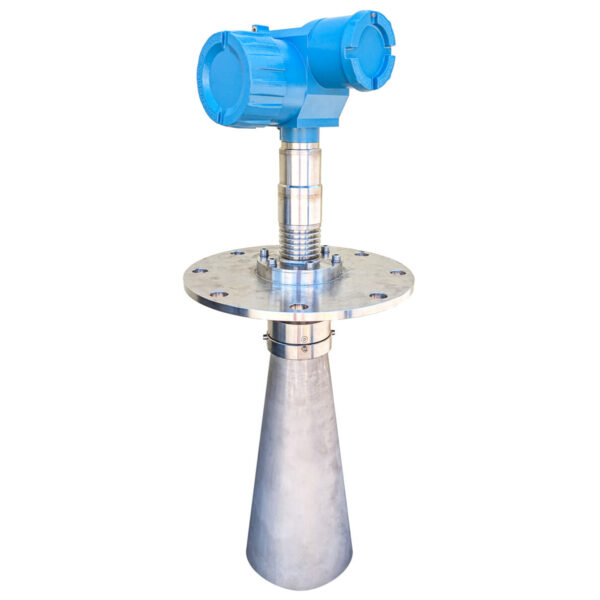

Состоит из корпуса и рупорно-линзовой антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Уровнемер излучает радиоволны в направлении поверхности измеряемой среды, и принимает отражённый от неё сигнал, измеряя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости установочного фланца).
Для оптимального выбора комплектации уровнемера предлагаем воспользоваться технической консультацией по применению.
Что учитывать при выборе
Передайте сведения о продукте и внутренних конструкциях резервуара, высоту измерения, размеры патрубка и необходимые выходы. Укажите требования к корпусу и взрывозащите.
Техническая информация
Подробные технические характеристики
| Интерфейсы (протоколы) | СЕНС (СЕНС); RS-485 (Modbus RTU); 4-20 мА (HART) | ||
|---|---|---|---|
| Максимальное измеряемое расстояние1), мм | 30 000 | ||
| Минимальное измеряемое расстояние1), мм | 300 | ||
| Минимальный измеряемый уровень среды в резервуаре2), м | от 0 до 0,5 3) | ||
| Пределы допускаемой основной погрешности измерений уровня для цифровых кодированных выходных сигналов, в зависимости от варианта исполнения и диапазона измерений, мм | ±1, ±2, ±3, ±4 (в диапазоне измерений расстояния от 0,5 до 20 м) ±3, ±4 (в диапазоне измерений расстояния от 0,3 до 30 м) | ||
| Пределы допускаемой основной погрешности преобразования измеренного значения уровня в токовый сигнал (для модели с токовым сигналом 4–20 мА), % приведённый к диапазону | ±0,05 | ||
| Дискретность измерений уровня, мм | 0,5 | ||
| Допустимое напряжение питания, В | от 7 до 50 (DC) | ||
| Потребляемая мощность, Вт, не более | 1 (модель с интерфейсами СЕНС и RS-485) 1,5 (модель с интерфейсами СЕНС, RS-485 и 4-20 мА) | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Диапазон температуры окружающего воздуха4), ℃ | от -50 до +85 | ||
| Диапазон температуры контролируемой (измеряемой) среды (температура на установочном фланце)5), ℃ | от -50 до +80 (без изолирующей вставки); от -50 до +190 (с изолирующей вставкой) | ||
| Рабочее давление, МПа, не более | 2,56) | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex d IIB T6…Т3 X | ||
| Диапазон излучаемой частоты, ГГц | от 120 до 125 | ||
| Ширина измерительного луча, град, не более | 6 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Назначенный срок службы, лет | 15 | ||
| Масса, кг | от 6 до 17 (в зависимости от варианта исполнения) | ||
| Примечания. 1) От плоскости уплотнительной поверхности устройства крепления до поверхности контролируемой среды. 2) Минимальное измеряемое расстояние от дна резервуара (от уровня раздела сред или осадка (при наличии)) до поверхности контролируемой среды. 3) Зависит от отражающей способности контролируемой среды, определяемой её относительной диэлектрической проницаемостью Ɛ. 4) Для взрывозащищённого исполнения максимальная температура окружающего воздуха ограничивается специальными условиями безопасного применения (температурным классом). 5) Для взрывозащищённого исполнения максимальная температура контролируемой (измеряемой) среды ограничивается специальными условиями безопасного применения (температурным классом). 6) Конкретное значение рабочего давления определяется типом устройства крепления | |||
