Радиоволновой уровнемер Сенсор СЕНС УР1
Цена по запросу
Радиоволновой уровнемер СЕНС УР1 обеспечивает бесконтактное измерение уровня в технологических и товарных ёмкостях. Производитель указывает применение для жидких и сыпучих сред в резервуарах, цистернах, силосах и танках.
- Работаем на всей территории СНГ
- Безопасность платежей
- Техническая консультация
Описание
Описание
Применение
Прибор используется в системах учёта и автоматизации нефтегазовых, химических, пищевых и коммунальных объектов. Интерфейсы СЕНС и RS-485 позволяют передавать измерения принимающим устройствам.
Конструктивные варианты подбираются под монтажный патрубок резервуара. Исполнение с волноводным удлинителем учитывает высоту и условный проход присоединения; предусмотрена возможность демонтажа корпуса без разгерметизации резервуара в соответствующей конструкции.
Особенности
- бесконтактное измерение
- малая масса и компактные габариты
- защищённость от помех, обусловленных конструкцией резервуара
- температура контролируемой среды ограничена только температурой на установочном фланце внутри резервуара, от минус 50 до плюс 100 °С
- простое применение, ввод в эксплуатацию и обслуживание
- возможность применения под различные диаметры условного прохода и высоты монтажного патрубка (люка) резервуара (в исполнении с волноводным удлинителем)
- демонтаж корпуса (при необходимости) без разгерметизации резервуара
- лёгкая интеграция в различные системы телематики
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- непрерывная самодиагностика
- транзитное подключение
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
По принципу работы уровнемер является радиоволновым частотным дальномером с непрерывной частотной модуляцией излучаемой частоты.

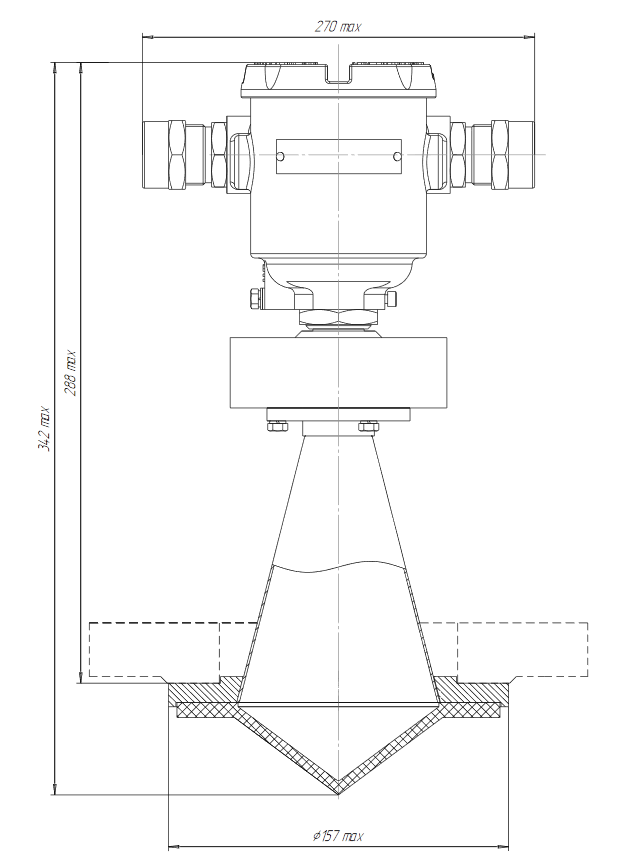

Состоит из корпуса и антенно-волноводной системы (далее по тексту – АВС), смонтированной на устройстве крепления. Корпус и АВС соединены между собой разъёмным резьбовым соединением.
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Устройство крепления к резервуару изготавливается в соответствии с пожеланиями заказчика.
АВС предназначена для формирования направленного излучения радиоволн высокой частоты (измерительного луча).
Уровнемер излучает радиоволны в направлении поверхности контролируемой среды, и принимает отражённый от неё сигнал, вычисляя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости фланца).
Для оптимального выбора комплектации предлагаем воспользоваться технической консультацией по применению.
Что учитывать при выборе
Укажите тип продукта, высоту резервуара, параметры патрубка, рабочие условия и интерфейс. При выборе способа установки согласуйте отражающие конструкции внутри ёмкости.
Дополнительные сведения
Эксплуатационное руководство следует использовать для согласования антенны и монтажного узла. Геометрия точки установки входит в подбор прибора наряду с диапазоном измерения и электрическим подключением.
Техническая информация
Подробные технические характеристики
| Максимальное измеряемое расстояние, м | 20 | ||
|---|---|---|---|
| Минимальное измеряемое расстояние, м | от 0,4 до 1,4 (в зависимости от варианта исполнения) | ||
| Допускаемая основная погрешность измерений уровня, мм | ±3 (±2 или ±4 по заказу) | ||
| Дискретность измерений уровня, мм | 0,5 | ||
| Количество измерений в секунду, не менее | 1 | ||
| Время установления рабочего режима, мин, не более | 2 | ||
| Параметры контролируемой среды | температура установочного фланца внутри резервуара, ℃ | от -50 до +90/+190 1) | |
| рабочее давление, МПа, не более | 2,5 2) | ||
| относительная диэлектрическая проницаемость Ɛ, не менее | 1,8 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 | ||
| Температура эксплуатации, хранения, транспортирования, ℃ | от -40 до +70 | ||
| Степень защиты по ГОСТ 14254 (IEC 60529) | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex d IIB T4 X; без взрывозащиты – в общепромышленном исполнении | ||
| Протяжённость линии питания, связи, м, не более | 1500 (СЕНС); 1200 (RS-485) | ||
| Напряжение питания (допустимое), В | от 8 до 36 (до 15 при работе в линии СЕНС) (DC) | ||
| Потребляемая мощность, Вт, не более | 2,5 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Масса, кг | от 6 (зависит от варианта исполнения) до 17 | ||
| Назначенный срок службы, лет | 15 | ||
| Примечания. 1) В зависимости от типа устройства крепления. 2) Конкретное значение определяется вариантом исполнения | |||
