Радиоволновой уровнемер Сенсор СЕНС УР3
Цена по запросу

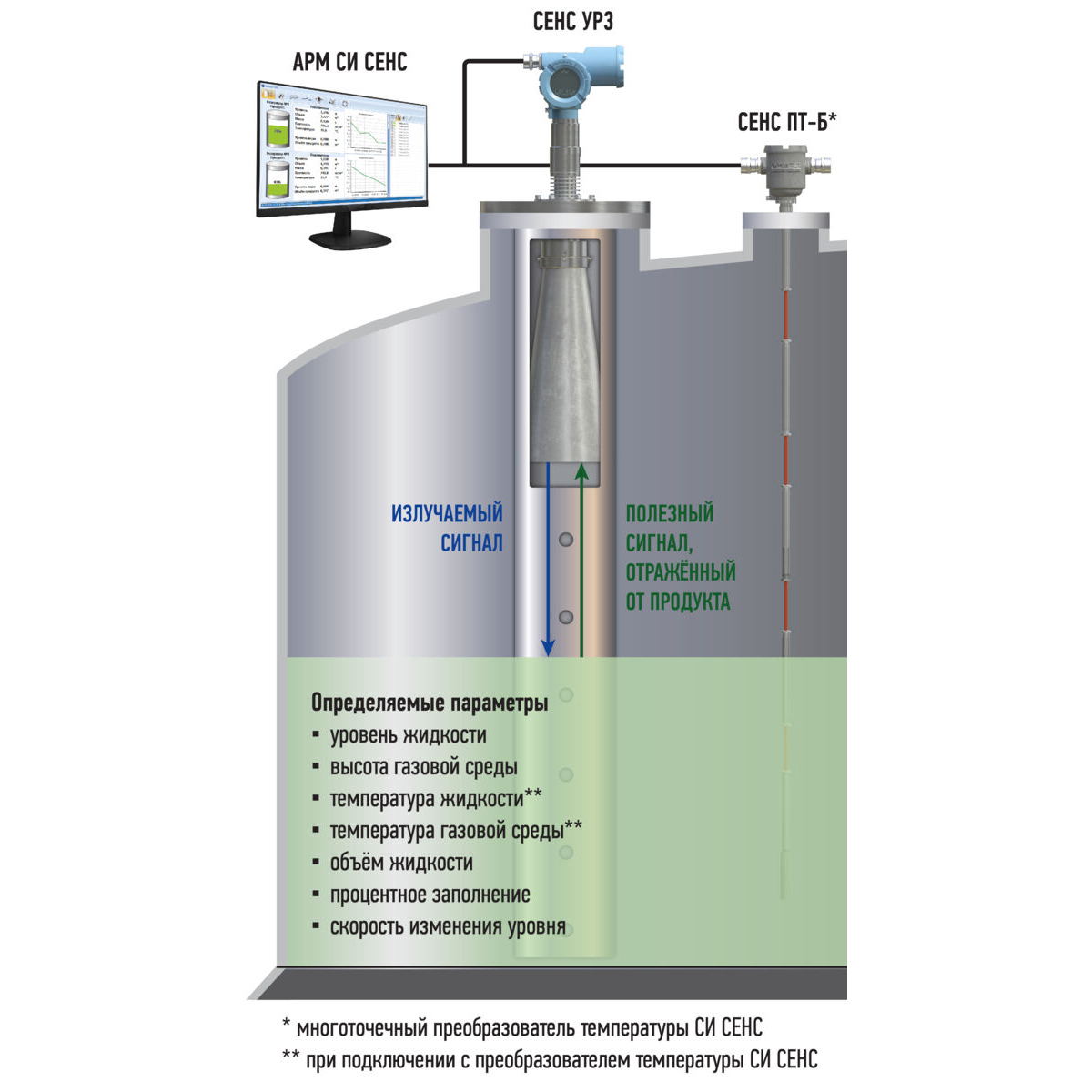

Радиоволновой уровнемер СЕНС УР3 измеряет уровень жидкости в металлической успокоительной трубе, установленной внутри резервуара. Это определяющая особенность модели, которую необходимо учитывать при сравнении с другими радарными уровнемерами.
- Работаем на всей территории СНГ
- Безопасность платежей
- Техническая консультация
Описание
Описание
Применение
Радиоволновой уровнемер СЕНС УР3 предназначен для технологических и учётных операций в товарных и технологических резервуарах. Выпускаются взрывозащищённые и общепромышленные варианты.

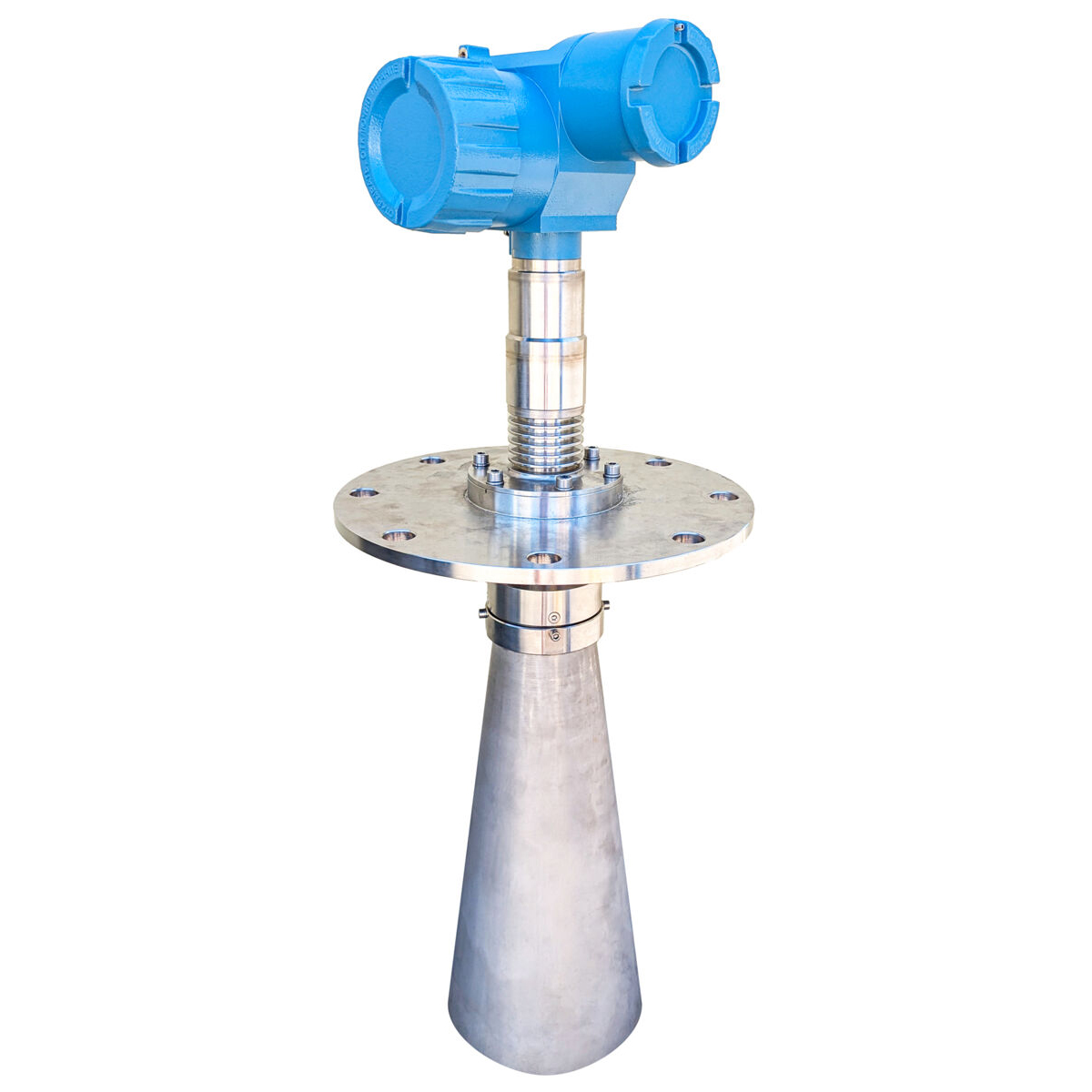

Конструкция включает электронный блок и антенну на устройстве крепления. Исполнения различаются монтажным узлом, наличием рупора и модуля индикации. Интерфейсы выбираются согласно таблице параметров и полному обозначению.
Особенности
- бесконтактное измерение
- малая масса и компактные габариты
- защищённость от помех, обусловленных конструкцией резервуара
- температура контролируемой среды ограничена только температурой на установочном фланце внутри резервуара, от минус 50 до плюс 100 °С
- простое применение, ввод в эксплуатацию и обслуживание
- возможность применения под различные диаметры условного прохода и высоты монтажного патрубка (люка) резервуара (в исполнении с волноводным удлинителем)
- демонтаж корпуса (при необходимости) без разгерметизации резервуара
- лёгкая интеграция в различные системы телематики
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- непрерывная самодиагностика
- транзитное подключение
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Что учитывать при выборе
В запросе укажите размеры и конструкцию успокоительной трубы, диапазон уровня, присоединение, среду и условия эксплуатации. Согласуйте наличие индикации и необходимые электрические выходы.
Дополнительные сведения
Для уровнемера СЕНС УР3 условие измерения внутри металлической трубы входит в назначение прибора. При подготовке спецификации необходимо оценить существующую трубу и выбранную антенну как единый измерительный узел.
Техническая информация
| Интерфейсы (протоколы) | СЕНС (СЕНС); RS-485 (Modbus RTU); 4-20 мА (HART) | ||
|---|---|---|---|
| Максимальное измеряемое расстояние1), мм | 25 000 | ||
| Минимальное измеряемое расстояние1), мм | 800 | ||
| Пределы допускаемой погрешности измерений уровня для цифровых кодированных выходных сигналов, в зависимости от варианта исполнения, мм | ±3, ±5, ±10 | ||
| Пределы допускаемой основной погрешности преобразования измеренного значения уровня в токовый сигнал (для модели с токовым сигналом 4–20 мА), % приведённый к диапазону | ±0,05 | ||
| Дискретность измерений уровня, мм | 0,1 | ||
| Допустимое напряжение питания, В | от 8 до 50 (DC) | ||
| Защита от неправильного включения полярности | есть | ||
| Потребляемая мощность, Вт, не более | 2,5 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Диапазон температуры окружающего воздуха2), ℃ | от -50 до +70 | ||
| Диапазон температуры контролируемой (измеряемой) среды (температура на установочном фланце)3), ℃ | от -50 до +150 | ||
| Рабочее давление, МПа, не более | 2,54) | ||
| Относительная диэлектрическая проницаемость среды Ɛ, не менее | 1,8 | ||
| Группа механического исполнения по ГОСТ 30631 по устойчивости к воздействию механических внешних воздействующих факторов | М6 | ||
| Диапазон излучаемых частот, ГГц | от 4,5 до 6,5 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | 0/1 Ex ia/db IIВ T6…T3 Ga/Gb Х | ||
| Назначенный срок службы, лет | 15 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Масса, кг, не более | 12…50 (зависит от варианта исполнения) | ||
| Примечания. 1) От плоскости уплотнительной поверхности устройства крепления до поверхности контролируемой среды. 2) Для взрывозащищённого исполнения максимальная температура окружающего воздуха ограничивается специальными условиями безопасного применения (температурным классом). 3) Для взрывозащищённого исполнения максимальная температура контролируемой (измеряемой) среды ограничивается специальными условиями безопасного применения (температурным классом). 4) Конкретное значение рабочего давления определяется типом устройства крепления | |||
